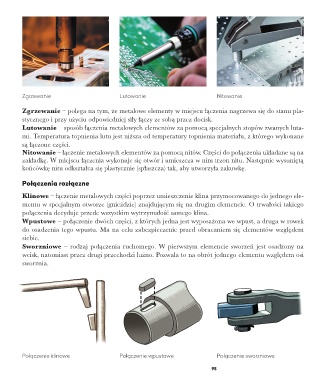

Zgrzewanie Lutowanie Nitowanie

Zgrzewanie – polega na tym, że metalowe elementy w miejscu łączenia nagrzewa się do stanu pla-
stycznego i przy użyciu odpowiedniej siły łączy ze sobą przez docisk.
Lutowanie – sposób łączenia metalowych elementów za pomocą specjalnych stopów zwanych luta-
mi. Temperatura topnienia lutu jest niższa od temperatury topnienia materiału, z którego wykonane
są łączone części.
Nitowanie – łączenie metalowych elementów za pomocą nitów. Części do połączenia układane są na
zakładkę. W miejscu łączenia wykonuje się otwór i umieszcza w nim trzon nitu. Następnie wysuniętą
końcówkę nitu odkształca się plastycznie (spłaszcza) tak, aby utworzyła zakuwkę.

Połączenia rozłączne

Klinowe – łączenie metalowych części poprzez umieszczenie klina przymocowanego do jednego ele-
mentu w specjalnym otworze (gnieździe) znajdującym się na drugim elemencie. O trwałości takiego
połączenia decyduje przede wszystkim wytrzymałość samego klina.
Wpustowe – połączenie dwóch części, z których jedna jest wyposażona we wpust, a druga w rowek
do osadzenia tego wpustu. Ma na celu zabezpieczenie przed obracaniem się elementów względem
siebie.
Sworzniowe – rodzaj połączenia ruchomego. W pierwszym elemencie sworzeń jest osadzony na
wcisk, natomiast przez drugi przechodzi luźno. Pozwala to na obrót jednego elementu względem osi
sworznia.

Połączenie klinowe Połączenie wpustowe Połączenie sworzniowe
