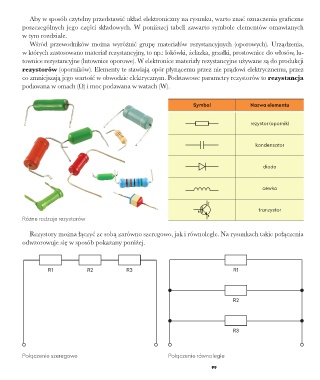

Aby w sposób czytelny przedstawić układ elektroniczny na rysunku, warto znać oznaczenia graficzne
poszczególnych jego części składowych. W poniższej tabeli zawarto symbole elementów omawianych
w tym rozdziale.
Wśród przewodników można wyróżnić grupę materiałów rezystancyjnych (oporowych). Urządzenia,
w których zastosowano materiał rezystancyjny, to np.: lokówki, żelazka, grzałki, prostownice do włosów, lu-
townice rezystancyjne (lutownice oporowe). W elektronice materiały rezystancyjne używane są do produkcji
rezystorów (oporników). Elementy te stawiają opór płynącemu przez nie prądowi elektrycznemu, przez
co zmniejszają jego wartość w obwodzie elektrycznym. Podstawowe parametry rezystorów to rezystancja
podawana w omach (Ω) i moc podawana w watach (W).

Symbol Nazwa elementu

rezystor (opornik)

kondensator

dioda

cewka

tranzystor
Różne rodzaje rezystorów

Rezystory można łączyć ze sobą zarówno szeregowo, jak i równolegle. Na rysunkach takie połączenia
odwzorowuje się w sposób pokazany poniżej.

R1 R2 R3 R1

R2

R3

Połączenie szeregowe Połączenie równoległe

99
