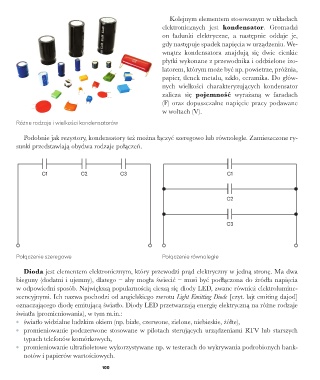

Kolejnym elementem stosowanym w układach
elektronicznych jest kondensator. Gromadzi
on ładunki elektryczne, a następnie oddaje je,
gdy następuje spadek napięcia w urządzeniu. We-
wnątrz kondensatora znajdują się dwie cienkie
płytki wykonane z przewodnika i oddzielone izo-
latorem, którym może być np. powietrze, próżnia,
papier, tlenek metalu, szkło, ceramika. Do głów-
nych wielkości charakteryzujących kondensator
zalicza się pojemność wyrażaną w faradach
(F) oraz dopuszczalne napięcie pracy podawane
w woltach (V).

Różne rodzaje i wielkości kondensatorów

Podobnie jak rezystory, kondensatory też można łączyć szeregowo lub równolegle. Zamieszczone ry-
sunki przedstawiają obydwa rodzaje połączeń.

C1 C2 C3 C1

C2

C3

Połączenie szeregowe Połączenie równoległe

Dioda jest elementem elektronicznym, który przewodzi prąd elektryczny w jedną stronę. Ma dwa
bieguny (dodatni i ujemny), dlatego – aby mogła świecić – musi być podłączona do źródła napięcia
w odpowiedni sposób. Największą popularnością cieszą się diody LED, zwane również elektrolumine-
scencyjnymi. Ich nazwa pochodzi od angielskiego zwrotu Light Emitting Diode [czyt. lajt emiting dajod]
oznaczającego diodę emitującą światło. Diody LED przetwarzają energię elektryczną na różne rodzaje
światła (promieniowania), w tym m.in.:
światło widzialne ludzkim okiem (np. białe, czerwone, zielone, niebieskie, żółte),
promieniowanie podczerwone stosowane w pilotach sterujących urządzeniami RTV lub starszych
typach telefonów komórkowych,
promieniowanie ultrafioletowe wykorzystywane np. w testerach do wykrywania podrobionych bank-
notów i papierów wartościowych.
