P. 38

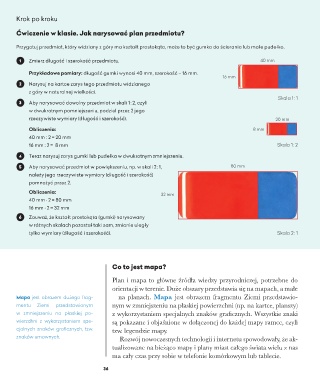

Krok po kroku


       Ćwiczenie w klasie. Jak narysować plan przedmiotu?

       Przygotuj przedmiot, który widziany z góry ma kształt prostokąta, może to być gumka do ścierania lub małe pudełko.


        1   Zmierz długość i szerokość przedmiotu.                                                  40 mm

            Przykładowe pomiary:  długość gumki wynosi 40 mm, szerokość – 16 mm.
                                                                                      16 mm
        2   Narysuj na kartce zarys tego przedmiotu widzianego
            z góry w naturalnej wielkości.
                                                                                                           Skala 1  :  1
        3   Aby narysować dowolny przedmiot w skali 1  :  2, czyli
            w dwukrotnym pomniejszeniu, podziel przez 2 jego
            rzeczywiste wymiary (długość i szerokość).                                                    20 mm

            Obliczenia:                                                                          8 mm
            40 mm : 2 = 20 mm
            16 mm : 2 =  8 mm                                                                              Skala 1  :  2
        4   Teraz narysuj zarys gumki lub pudełka w dwukrotnym zmniejszeniu.

        5   Aby narysować przedmiot w powiększeniu, np. w skali 2  :  1,                 80 mm
            należy jego rzeczywiste wymiary (długość i szerokość)
            pomnożyć przez 2.
            Obliczenia:
                                                              32 mm
            40 mm · 2 = 80 mm
            16 mm · 2 = 32 mm
        6   Zauważ, że kształt prostokąta (gumki) narysowany
            w różnych skalach pozostał taki sam, zmianie uległy
            tylko wymiary (długość i szerokość).                                                           Skala 2  :  1






                                            Co to jest mapa?

                                            Plan i mapa to główne źródła wiedzy przyrodniczej, potrzebne do
                                            orientacji w terenie. Duże obszary przedstawia się na mapach, a małe
       Mapa jest obrazem dużego frag-       – na planach. Mapa jest obrazem fragmentu Ziemi przedstawio-
       mentu   Ziemi  przedstawionym        nym w zmniejszeniu na płaskiej powierzchni (np. na kartce, planszy)
       w zmniejszeniu na płaskiej po-       z wykorzystaniem specjalnych znaków graficznych. Wszystkie znaki
       wierzchni z wykorzystaniem spe-      są pokazane i objaśnione w dołączonej do każdej mapy ramce, czyli
       cjalnych znaków graficznych, tzw.    tzw. legendzie mapy.
       znaków umownych.                        Rozwój nowoczesnych technologii i internetu spowodowały, że ak-

                                            tualizowane na bieżąco mapy i plany miast całego świata wielu z nas
                                            ma cały czas przy sobie w telefonie komórkowym lub tablecie.
